做led顯示屏的工程上門經常會遇到系統集成相關知識，下面顯示之家為大家解讀，音視頻如何條線！
音頻跳線盤在專業音頻系統中是必不可少的，不管是錄音棚還是擴聲系統，有了音頻跳線盤之后，整個信號流程將會變得異常清晰、明確，布線系統干凈整潔，配線容易。
一、音頻跳線盤的連接功能
音頻跳線盤有上下兩排連接器件，上排器件通常用于信號輸出（如：調音臺的輸出或其它音頻設備的輸出），下排器件通常用于信號輸入（如：調音臺的輸入或其它音頻設備的輸入），如下圖所示：
該圖清晰的告訴我們，上排有48 個輸出，同時，下排有48 個與之相對應的輸入。
在上面，我們將音頻跳線盤的功能、結構作了一個概述，下面，我將針對音頻跳線盤常用的三種連接方式一一講解。
二、音頻跳線盤常用的三種連接方式

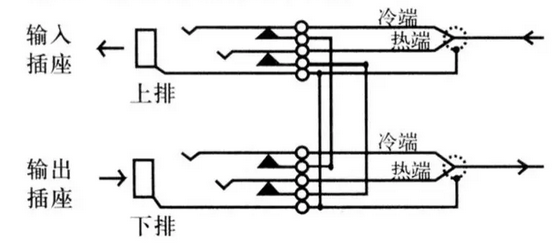

1、 Full Normalled（全環通方式）
該連接方式是一種串行結構，當沒有跳線插頭插入時，音頻跳線盤的上排（輸出）與下排（輸入）在內部是聯通的。當跳線插頭插入上排，可獲得信號輸出，同時音頻跳線盤內部斷開與下方跳線插座的連接。通過在下方插座接入跳線插頭，可輸入信號。這時，信號不會與上方插座連接。如下圖所示：

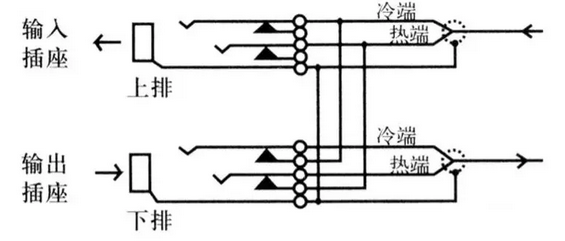

2、 Half Normalled（半環通方式）
該連接方式為一種并行結構，當沒有跳線插頭插入時，音頻跳線盤的上排（輸出）與下排（輸入）在內部是聯通的。當跳線插頭插入上排插座，可獲得信號輸出，信號同時與下方跳線插座相聯。此時信號可由上下插座并行獲得。在下方插座接入假插頭，可防止信號接入下方插座。通過在下方插座接入跳線插頭，可輸入信號。這是，信號不會與上方插座連接。如下圖所示：

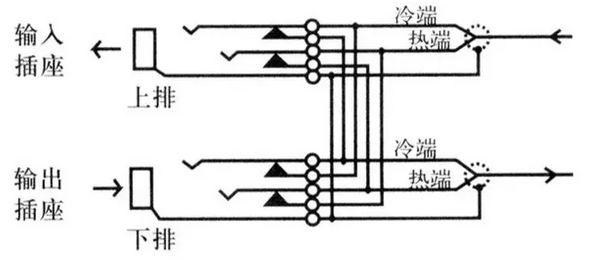

3、 雙環通（串行—并行的方式）
當沒有跳線插頭插入時，音頻跳線盤的上排（輸出）與下排（輸入）在內部是聯通的。當跳線插頭接入上排插座，可以獲得信號輸出，信號同時與下方跳線插座相聯。此時信號可由上下插座并行獲得。在下方插座接入假插頭，可以防止信號接入下方插座。當在下方插座接入另一個跳線插頭，可輸入信號。請注意，這時信號同時與上方插座連接。為防止這種情況的發生，可以在上方插座接入一個假插頭，如下圖所示：

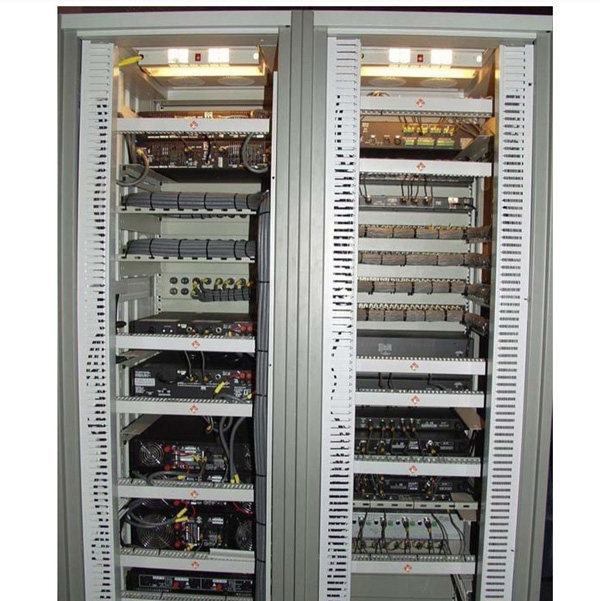

正確使用音頻跳線盤之后的機柜布線效果
以下照片是正確使用了音頻跳線盤之后的機柜布線效果，通過該圖，我們可以清楚地看到整個系統思路清晰、明確，布線系統干凈整潔，系統維護方便??！

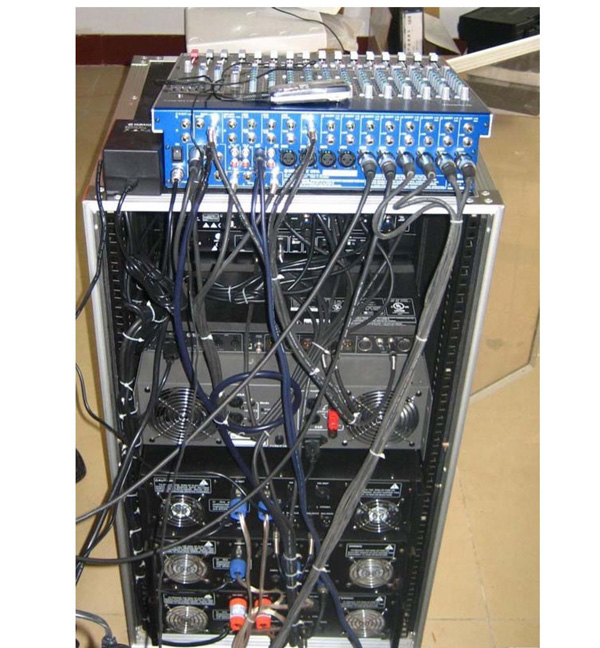

沒有使用音頻跳線盤系統的機柜
以上照片為沒有使用音頻跳線盤的安裝機柜，通過與上圖相比，很明顯，該機柜雜亂無章，沒有一個很明顯的思路，維護將會變得很麻煩！！
補充：
線頭作標記是肯定需要的，不管采不采用音頻跳線盤的方案，至于說干擾這個問題，大可放心，這種綜合布線方案由于將強電與弱電作了嚴格的區分，因此是絕對不會出現干擾情況。
出現干擾或噪聲有以下幾個原因：
1、系統沒有按照標準嚴格接地；
2、音頻線質量太差；
3、采用非平衡的接線方式或錯誤的制作線材；
4、將強電與弱電并行安裝距離過長。
以上這四點是導致干擾和噪聲的主要因素，而不是音頻線過多的綁在一起造成的。
