柔性LED顯示屏模組的優勢在哪里，價格為什么貴？

2019-01-19 09:47:16

目前市面上我們經?？吹礁鞣N奇異造型的led顯示屏，那么 led顯示屏廠家制造的柔性led顯示屏有哪些特點呢，下面且聽迷你光電為大家介紹！
led柔性顯示屏組成單元-led軟模組單元板,P4室內全彩軟模組圓柱造型、波浪造型、飄帶各異造型不是夢，led柔性顯示屏組成單元-led軟模組單元板，之所有具備一定幅度的折彎特性，這跟產品所使用的pcb線路板生產原材料有主要的關系。常規的led顯示屏單元板使用的就是普通的pcb線路板，一般也稱為剛性線路板。直觀的感覺就是一塊硬板，沒有大幅度可折彎的特性。P4室內全彩軟模組圓柱造型、波浪造型、飄帶各異造型不是夢.
hello 廣東led柔性顯示屏組成單元-led軟模組單元板技術 forum

hello 廣東led柔性顯示屏組成單元-led軟模組單元板技術 forum

led柔性顯示屏組成單元-led軟模組單元板,P4室內全彩軟模組圓柱造型、波浪造型、飄帶各異造型不是夢，深圳寶安LED軟模組——LED軟模組P4(P4室內全彩軟模組圓柱造型、波浪造型、飄帶各異等造型不是夢)
常規led顯示屏所用到的pcb線路板厚度一般為1mm、1.2mm、1.6mm、2.0mm等，大部分情況下，PCB厚度越厚，led屏產品的穩定性會更可靠，由是是硬板一塊的特性，正常情況很少會用到弧度造型設計的led顯示應用解決方案里面去。
迷你光電led軟模組主要是應用在圓柱造型、波浪造型、飄帶造型等帶有一定弧度彎折的led顯示應用方案中，因此產品的可彎曲弧度就是很重要的一個特性了。今天就不詳細介紹led軟模組產品了，主要給大家分享一下軟模組所用到的這款PCB板材-FPC柔性線路板的一些知識。
FPC柔性電路板簡介
FPC柔性線路板也是led軟模組能實現折彎彎曲特性最主要的因素。了解了FPC材料的特性，對于軟模組產品的了解也會加深不少。柔性電路板（Flexible Printed Circuit 簡稱FPC）是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，J佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點。
FPC柔性電路板應用領域
移動D話，著重柔性電路板輕的重量與薄的厚度.可以有效節省產品體積，輕易的連接電池，話筒，與按鍵而成一體。電腦與液晶熒幕，利用柔性電路板的一體線路配置，以及薄的厚度.將數位訊號轉成畫面，透過液晶熒幕呈現。
CD隨身聽，著重柔性電路板的三度空間組裝特性與薄的厚度. 將龐大的CD化成隨身攜帶的良伴；磁碟機，無論硬碟或軟碟，都十分依賴FPC的高柔軟度以及0.1mm的超薄厚度，完成K速的讀取資料. 不管是PC或NOTEBOOK.
Z新用途，硬盤驅動器(HDD,hard disk drive)的懸置電路(Su印ensi。n cireuit)和xe封裝板等的構成要素。無線充電線圈陣列，將電磁集中在一定區域，降低空間傳遞消耗，從而提高電能轉換效率。當然現在也應用到led顯示屏應用產品里面了。
FPC柔性電路板基本結構
銅箔基板（Copper Film)，銅箔：基本分成電解銅與壓延銅兩種。厚度上常見的為1oz 1/2oz 和 1/3 oz?；迥z片：常見的厚度有1mil與1/2mil兩種。膠（接著劑）：厚度依客戶要求而決定.覆蓋膜保護膠片（Cover Film)。
覆蓋膜保護膠片：表面絕緣用. 常見的厚度有1mil與1/2mil。膠（接著劑）：厚度依客戶要求而決定。離形紙：避免接著劑在壓著前沾附異物。便于作業.補強板(PI Stiffener Film)。補強板：補強FPC的機械強度，方便表面實裝作業。
常見的厚度有3mil到9mil。膠（接著劑）：厚度依客戶要求而決定.離形紙：避免接著劑在壓著前沾附異物。EMI：電磁屏蔽膜，保護線路板內線路不受外界（強電磁區或易受干擾區）干擾。
FPC柔性電路板優缺點
多層線路板的優點：組裝密度高、體積小、質量輕,因?yàn)楦呙芏妊b配、部件(包括零部件)間的連線減少,從而增加了可靠性：能增加接線層,然后增加設計彈性：也可以構成電路的阻抗?？尚纬删哂幸欢ǖ母咚賯鬏旊娐?可以設定電路、電磁屏蔽層,還可安裝金屬芯層滿足特殊熱隔熱等功能與需求：安裝方便、可靠性高。
多層pcb板的缺點(不合格)：成本高、周期長：需要高可靠性檢驗方法。多層印制電路是電子技術、多功能、高速度、小體積大容量方向的產物。隨著電子技術的發展,特別是大規模和超大規模集成電路的廣泛應用,多層印制電路密度較高的K速、高精度、高數改變方向出現細紋。
FPC柔性電路板發展前景
FPC未來要從四個方面方面去不斷創新，主要在：
1、厚度。FPC的厚度必須更加靈活，必須做到更薄；
2、耐折性?？梢詮澱凼荈PC與生俱來的特性，未來的FPC耐折性必須更強，必須超過1萬次，當然，這就需要有更好的基材；
3、價格。現階段，F(xiàn)PC的價格較PCB高很多，如果FPC價格下來了，市場必定又會寬廣很多。
4、工藝水平。為了滿足多方面的要求，F(xiàn)PC的工藝必須進行升級，最小孔徑、最小線寬/線距必須達到更高要求。

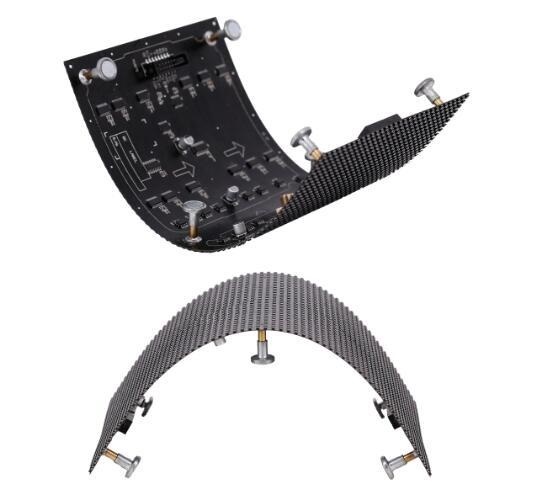

迷你光電P4室內全彩軟模組
產品特點：

(1)360度觀看視角，全方位顯示流線型外觀，無縫拼接
(2)體積上更輕、更薄
(3)功耗上低于原有器件，材料耐用程度大于常規顯示屏
